절연 저항 시험기 공급업체로서 저는 절연 저항 시험기를 배전 시스템 테스트에 사용할 수 있는지 자주 묻는 질문을 받습니다. 짧은 대답은 '그렇다'입니다. 하지만 그보다 더 많은 것이 있습니다. 이 블로그 게시물에서는 절연 저항 테스트가 배전 시스템에 중요한 이유, 절연 저항 테스터의 작동 방식, 작업에 가장 적합한 당사 제품에 대해 설명하겠습니다.
절연 저항 테스트가 배전 시스템에 중요한 이유
배전 시스템은 모든 전기 인프라의 중추입니다. 이들은 전원에서 최종 사용자에게 전기를 전달하는 역할을 담당하며, 이러한 시스템에 결함이 있으면 정전, 장비 손상, 심지어 안전 위험까지 초래할 수 있습니다. 배전 시스템 결함의 가장 일반적인 원인 중 하나는 절연 불량입니다.
절연체는 도체와 주변 환경 사이의 전류 흐름을 방지하는 데 사용됩니다. 시간이 지남에 따라 열, 습기, 화학 물질 노출 및 기계적 응력과 같은 요인으로 인해 절연 성능이 저하될 수 있습니다. 절연 저항이 일정 수준 이하로 떨어지면 누설 전류, 단락 및 기타 전기적 문제가 발생할 수 있습니다.
절연 저항 테스트는 도체와 접지 사이 또는 서로 다른 도체 사이의 절연 저항을 측정하는 비파괴 테스트입니다. 배전 시스템의 절연 저항을 정기적으로 테스트하면 절연 성능 저하의 조기 징후를 감지하고 예방 조치를 취하여 비용이 많이 드는 고장 및 안전 위험을 방지할 수 있습니다.
절연 저항 테스터의 작동 방식
절연 저항 테스터(메그옴미터라고도 함)는 테스트 중인 절연체에 알려진 DC 전압을 적용하고 결과 전류를 측정하는 방식으로 작동합니다. 그런 다음 절연 저항은 옴의 법칙(R = V/I)을 사용하여 계산됩니다. 여기서 R은 절연 저항, V는 인가 전압, I는 측정된 전류입니다.
대부분의 절연 저항 테스터에는 일반적으로 수백 볼트에서 수 킬로볼트에 이르는 다양한 테스트 전압을 생성할 수 있는 전압 소스가 내장되어 있습니다. 테스트 전압은 테스트 중인 장비의 유형과 정격에 따라 선택됩니다. 예를 들어, 저전압 장비(최대 600V)는 일반적으로 500V 또는 1000V의 테스트 전압으로 테스트할 수 있는 반면, 고전압 장비(600V 이상)에는 2500V 이상의 테스트 전압이 필요할 수 있습니다.
테스트 중에 절연 저항 테스터는 절연체를 통해 흐르는 전류를 측정하고 디지털 또는 아날로그 디스플레이에 절연 저항 값을 표시합니다. 테스트 결과는 일반적으로 메그옴(MΩ)으로 표시되며, 값이 높을수록 절연 성능이 우수함을 나타냅니다.
배전 시스템용 절연 저항 테스터 사용
절연 저항 테스트는 케이블, 변압기, 개폐 장치 및 모터를 포함한 배전 시스템의 다양한 구성 요소를 테스트하는 데 사용할 수 있습니다. 배전 시스템에 절연 저항 테스터를 사용할 때 명심해야 할 몇 가지 주요 사항은 다음과 같습니다.
- 안전 제일: 절연 저항 테스트를 수행하기 전에 배전 시스템의 전원이 차단되고 적절하게 접지되었는지 확인하십시오. 모든 안전 절차를 따르고 적절한 개인 보호 장비(PPE)를 사용하십시오.
- 테스트 빈도: 절연 저항 시험의 빈도는 장비의 종류와 중요성, 작동 환경에 따라 다릅니다. 일반적으로 중요한 장비의 경우 최소 1년에 한 번 절연 저항 테스트를 수행하고 열악한 환경에서 작동하는 장비의 경우 더 자주 절연 저항 테스트를 수행하는 것이 좋습니다.
- 테스트 전압 선택: 테스트 대상 장비의 종류와 정격에 따라 적절한 테스트 전압을 선택합니다. 너무 낮은 테스트 전압을 사용하면 절연 문제를 감지하지 못할 수 있으며, 너무 높은 테스트 전압을 사용하면 절연이 손상될 수 있습니다.
- 테스트 기간: 시험 기간은 절연체가 안정된 상태에 도달할 수 있을 만큼 충분해야 합니다. 대부분의 응용 분야에서는 1분의 테스트 시간이면 충분하지만, 크거나 복잡한 장비의 경우 더 긴 테스트 시간이 필요할 수 있습니다.
- 결과 해석: 테스트를 통해 얻은 절연 저항 값을 제조업체의 사양 또는 산업 표준과 비교해야 합니다. 시간이 지남에 따라 절연 저항이 크게 감소하면 절연 성능 저하 또는 시스템 결함을 나타낼 수 있습니다.
배전 시스템용 절연 저항 테스터
우리 회사에서는 배전 시스템 테스트를 위해 특별히 설계된 다양한 절연 저항 테스터를 제공합니다. 인기 있는 제품은 다음과 같습니다.
- HZJY-30K 30 KV DC 고전압 절연 시험기: 이 고전압 절연 시험기는 최대 30kV의 시험 전압을 발생시킬 수 있어 고압 케이블, 변압기 및 기타 장비의 시험에 적합합니다. 대형 디지털 디스플레이, 자동 범위 지정 및 테스트 결과 저장을 위한 내장 메모리가 특징입니다.

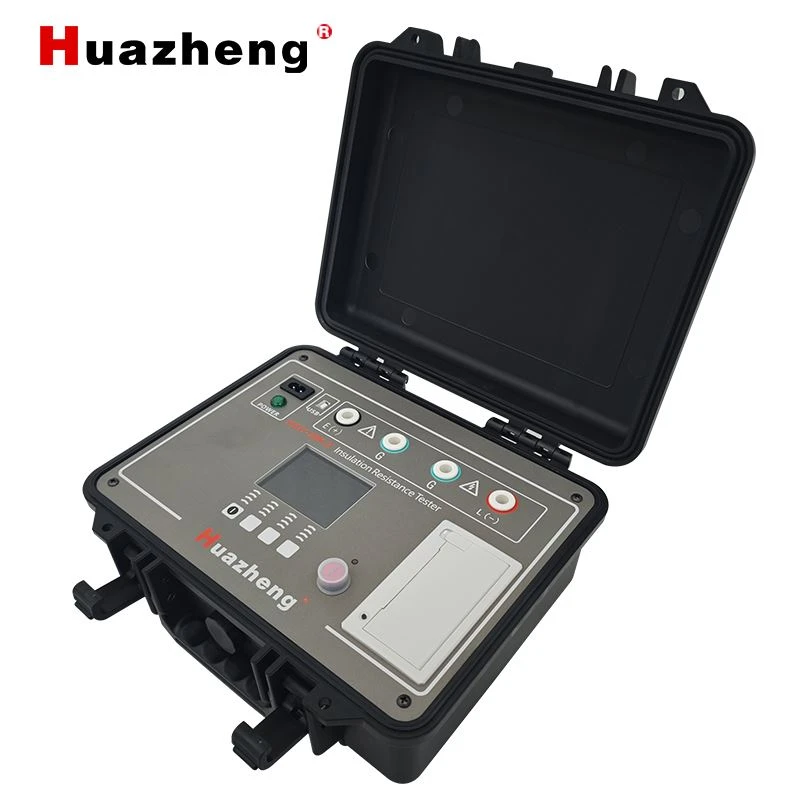

- 고전압 절연 시험기 20kV 절연저항계: 이 20kV 절연 시험기는 중전압 배전 시스템을 테스트하는 데 이상적입니다. 500V에서 20kV까지 광범위한 테스트 전압을 제공하며 견고한 디자인과 사용하기 쉬운 인터페이스가 특징입니다.

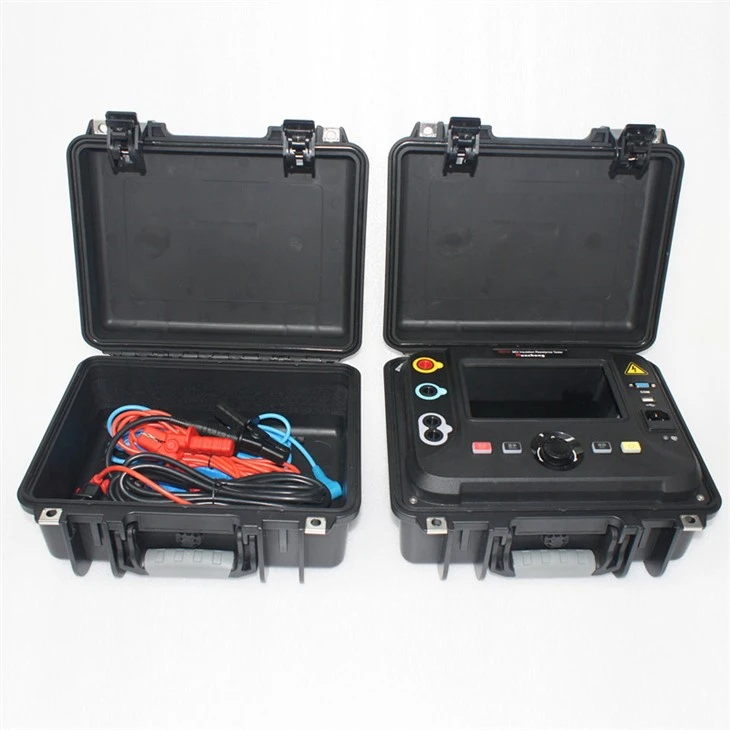

- HZ3151 5kV 절연저항 측정장치: 이 5kV 절연저항 시험기는 저전압 및 중전압 기기의 시험에 적합합니다. 컴팩트한 디자인과 높은 정확도, 휴대성을 위한 내장형 충전식 배터리를 갖추고 있습니다.
결론
결론적으로, 절연 저항 테스트는 배전 시스템의 안전성과 신뢰성을 유지하는 데 필수적인 부분입니다. 절연 저항 테스터를 사용하면 절연 열화의 조기 징후를 감지하고 비용이 많이 드는 고장 및 안전 위험을 방지하기 위한 예방 조치를 취할 수 있습니다. 우리 회사에서는 배전 시스템 테스트를 위해 특별히 설계된 다양한 고품질 절연 저항 테스터를 제공합니다. 당사 제품에 대해 더 자세히 알아보고 싶거나 절연 저항 테스트에 대해 질문이 있는 경우, 조달 논의를 위해 주저하지 말고 당사에 문의하십시오.
참고자료
- 전기 안전 표준 및 지침
- 절연 저항 시험기 제조업체 사양
