개요

Variable Frequency Series AC Resonant Test System은 주로 22kV/600MW 전원 변압기 및 전원 시스템의 AC 내전압 시험을 위해 설계 및 제작되었습니다. 여러 개의 개별 설계를 채택하여 고전압 및 소전류 장비 테스트 조건의 요구 사항을 충족할 수 있습니다. 고전압 테스트 부서와{2}}전원 설치 및 수리 엔지니어링 장치에 이상적인 전압 저항 장비입니다. 가변 주파수 직렬 ac 공진 테스트 시스템은 주로 주파수 제어 전원 공급 장치, 여자 변압기, 고전압 리액터 및 커패시터 분배기로 구성됩니다.

특성

Our Variable Frequency Series AC Resonant Test System is superior in quality and moderates in price so that is saleable in the market. Our tester is internally controlled by an embedded touch screen, the operation function is optimized and easy to operate. The user only needs to set the test program, and the system will automatically complete the test process according to the set program. What's more, its software has been tested by strict simulation operation, which is safe, stable and reliable.

주요 기술적인 모수

정격 용량	200kVA
정격 전압	50kV
정격 전류	4A
동작 주파수	전원 주파수 50Hz
출력 전압 파형 왜곡률	0.5퍼센트 이하
연속 근무 시간 허용	5min(정격 부하에서)
정격 부하에서 5분간 연속 운전 후 온도 상승	65K 이하
Device's own quality factor	Q 10 이상
시스템 측정 정확도	가상 가치 1.5 클래스
출력 파워	단일 220V, 50Hz
테스트 대상에{0}과전류, 과압 및 섬락 보호가 제공됩니다.
환경 온도	－100C –50 0C
상대 습도	90% RH 이하, 고도 1000m 이하

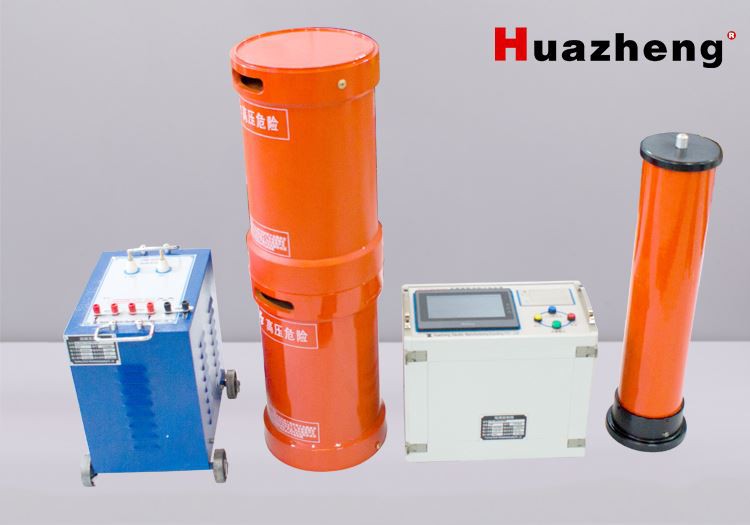

AC Resonant Test System

테스트 전력 및 L,Cx

테스트 대상 용량 범위	반응기의 조정 가능한 범위
0.080.2158uF	47H127H

설명: Cx는 테스트 대상의 용량입니다.

교류 전원 주파수 내성 시험: 직렬 공진 시험 장치는 교류 전압이 발전기의 시험을 견디는 데 사용됩니다.

장비 구성 목록

아니요.	이름	모델	단위	수량	논평
1	여자 변압기	JLB-20kVA/5kV/0.4kV	세트	1
2	컨트롤 벤치	HZXB-(L)-20kVA/380V	세트	1
3	조정 가능한 반응기	DK{0}}(L)-200kVA/50kV	세트	1
4	분할기	FRC-50kV	세트	1
5	보상 커패시터	BC-5{1}}kV/0.08uF	세트	1
6	테스트 라인		세트	1
