HZJF-9041D 4채널 부분 방전 테스트 시스템
구조 설명
장비는 데스크탑 표준 캐비닛 구조입니다. 장비의 작동 표면은 전면 패널과 후면 패널의 두 부분으로 나뉩니다. 각 구성 요소의 위치는 그림 2a 및 2b에 나와 있습니다.
그림 2a HZJF-9041부분방전 검출기 전면 패널의 개략도

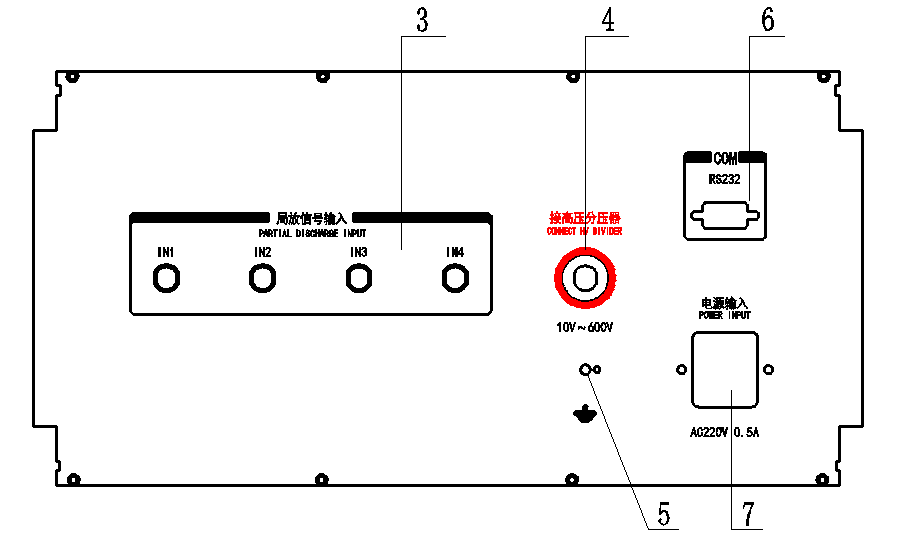

그림 2b HZJF-9041부분 방전 감지기 후면 패널의 개략도
HZJF-9041D전면 패널 및 후면 패널 구성 요소 설명
1. 터치 스크린: 측정된 PD 파형, PD, 테스트 전압, 테스트 주파수 및 기타 매개변수를 표시합니다.
2. 전원 스위치 버튼: 한 번 누르면 켜집니다. 끄려면 다시 누르십시오.
3. 부분 방전 입력: 부분 방전 측정 신호 입력, HZJF-9041D에는 4개의 채널이 있으며 신호는 모든 채널에서 액세스할 수 있습니다.
4. 고전압 전압 분배기, 전압 범위: 150V;
5. 접지 볼트: 테스트 중에는 안정적인 접지가 필요합니다.
6. RS232 포트: 이 직렬 포트를 통해 부분 방전 계측기의 매개변수를 다른 장비에 업로드할 수 있습니다.
7. 외부 전원 입력;
주요 기술 지표
1. 등가 정전 용량 범위는 6pF ~ 250μF입니다.
2. 채널 수: 4개 채널
3. 측정 범위: 0.1pc-10000nc
4. 검출 감도 및 허용 전류(표 1 참조)
|
아니요. |
튜닝 커패시턴스 범위 |
감도(PC) (언밸런스 회로) |
허용 전류의 실효값 |
|
|
불균형 회로 |
밸런스 회로 |
|||
|
1 |
0-25-100pF |
0.02 |
30mA |
0.25A |
|
2 |
25-100-400pF |
0.04 |
50mA |
0.5A |
|
3 |
100-400-1500pF |
0.06 |
120mA |
1A |
|
4 |
400-1500-6000pF |
0.1 |
0.25A |
2A |
|
5 |
1500-6000-25000pF |
0.2 |
0.5A |
4A |
|
6 |
0.006-0.025-0.1μF |
0.3 |
1A |
8A |
|
7 |
0.025-0.1-0.4μF |
0.5 |
2A |
15A |
|
8 |
0.1-0.4-1.5μF |
1 |
4A |
30A |
|
9 |
0.4-1.5-6.0μF |
1.5 |
8A |
60A |
|
10 |
1.5-6.0-25μF |
2.5 |
15A |
120A |
|
11 |
6.0-25-60μF |
5 |
25A |
200A |
|
12 |
25-60-250μF |
10 |
50A |
300A |
|
7R |
저항 |
0.5 |
2A |
15A |
표 1. 입력 유닛의 검출 감도와 허용 전류값
5. 타원 스캔 시간 기준
(1) 주파수 50/60, 100, 150, 200, 400Hz
(2) 회전: 첫 번째 기어로 30도, 120도 회전 가능
(3) 작업 방법: 타원 사인파 직선
6. 디스플레이 유닛
10.1인치 정전식 터치스크린이 사용되었습니다.
7. 증폭기
(1) 3dB 저주파 fl:10, 20, 40KHz 옵션
(2) 3dB 고주파 fh:80, 200, 300kHz 옵션
(3) Gain adjustment, rough adjustment 6, inter gear gain difference 20 ± 1dB, fine adjustment range >20dB
(4) 포지티브 및 네거티브 펄스 응답의 비대칭 < 1dB
8. 시간 창
(1) 창 너비: 조정 가능, 50Hz에서 5도 ~ 170도
(2) 창 위치: 각 창은 0도 ~ 170도 회전할 수 있습니다.
(3) 두 개의 시간 창을 별도로 또는 동시에 열 수 있습니다.
9. 피크 펄스 표시
터치 스크린은 소수점 1자리(10pc 이상), 소수점 2자리(10pc 미만)를 표시하며 오류: ± 3%(전체 규모)
10. 테스트 전압 표시
(1) 범위 150kV
(2) Input impedance: >1m Ω
(3) 디스플레이: 터치스크린 디스플레이, 소수점 1자리 표시
(4) 오류: ± 1%
11. 테스트 주파수 표시
오류: ± 1% 미만
12. 제로 표준 시스템
제로 부호는 모든 타원 스캐닝 주파수와 일치합니다.
13. 구조
(1) 크기: 370mm(너비), 460mm(깊이), 215mm(높이)
(2) 무게 : 약 12.5kg
