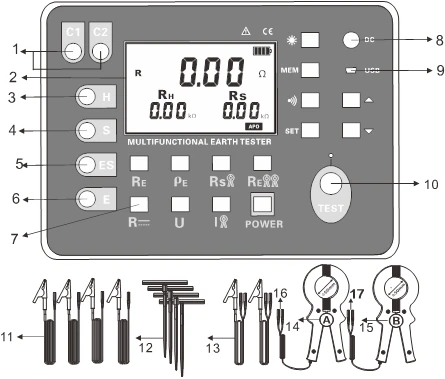

1.수신 전류 클램프 A 인터페이스 2. LCD 3.H 인터페이스(전류 극) 4. S 인터페이스(전압 극) 5. ES 인터페이스(보조 접지 극)
6. E 인터페이스(접지 전극) 7. 기능 버튼 영역
8. DC 충전 9. USB 인터페이스
10. 테스트 버튼 11. 테스트 라인
12. 보조 접지 로브 13. 간편한 테스트 라인
14. 수신 전류 클램프 A 15. 여자 전류 클램프 B
16. 전류 클램프 수신 연결 포트, 파란색 바나나 헤드는 동일하고 검정색은 공용 포트용입니다.
17. 여자 전류 클램프 B 연결 포트, 빨간색 바나나 헤드는 동일하고 검정색은 공용 포트용입니다.
기능 | 접지 저항,토양 저항,DC 저항,접지 전압,교류 전류 |
주변 온도 및 습도 | 23도 ±5도,75% RH 미만 |
간섭 전압 | <20v (should="" be=""> |
간섭 전류 | <2a (should="" be=""> |
측정하다 R 전극 간격 | a＞5d |
측정된 ρ 전극 간격 | a＞20h |
힘 | DC 6V 4.5Ah 납산 배터리는 대기 시간이 100시간 이상 지속됩니다. |
백라이트 | 어두운 장소에서 사용하기에 적합한 제어 가능한 백라이트 |
측정 모드 | 정확한 4선식,3선식 측정, 간단한 2선식 측정,접지 저항 측정을 위한 선택 방식, 이중 클램프 방식 |
측정 방법 | 2.3.4-와이어 방식 측정: 분극 방식, 측정 전류 20mA Max 토양 저항: 4극법 선택성 측정: 분극 방식, 측정 전류 20mA Max 더블 클램프 방식: 비접촉 상호 인덕턴스 측정 방식, 테스트 전류 1mA Max DC 저항: 분극 방식 AC 전류: 평균 정류(클램프) 접지 전압: 평균 정류(S-ES 인터페이스 간) |
테스트 전압 파형 | 사인파 |
테스트 빈도 | 128Hz |
단락 테스트 전류 | AC 20mA 최대 |
개방 회로 시험 전압 | AC 28V 최대 |
전극 간격 범위 | 1m-100m |
디스플레이 모드 | 4-조금 큰 LCD 디스플레이, 백라이트 포함 |
측정 지침 | 측정 중 LED 깜박임 표시기 |
액정 사이즈 | 111mm×68mm |
LCD 디스플레이 분야 | 108mm×65mm |
악기 크기 | L/W/H:277.2mm×227.5mm×153mm |
클램프 크기 | L/T/H:101mm×27mm×214mm |
테스트 라인 | 4 스트립:레드 15m,검은색 15m, 노란색 10m,녹색 각 10m |
간단한 테스트 라인 | 2 스트립:노란색 1.5m,녹색 각 1.5m |
보조 접지봉 | 4 PC:φ10mm×200mm |
전류 클램프 | 2 PC:바나나 플러그 |
현재 클램프 직경 | φ50mm |
전류 클램프 리드 | 길이 2m |
측정 시간 | 교류 전류:약 2회/초; 접지 전압:약 2회/초; 접지 저항,토양 저항: 약 7초/시간 |
라인 전압 | AC100V 이하 측정 (접지 전압 측정 기능은 상용 전력 측정에 사용할 수 없습니다) |
USB 인터페이스 | USB 인터페이스로 저장 데이터를 컴퓨터에 업로드하고 저장 및 인쇄할 수 있습니다. |
통신선 | 1.5m 길이의 USB 통신 라인 1개 |
데이터 저장고 | 500개 그룹, "MEM" 스토리지는 "FULL" 기호가 깜박이면 메모리가 가득 찼음을 나타냅니다. |
데이터 검토 | 데이터 검토 기능: "MR" 기호 표시 |
오버플로 표시 | 범위 초과 오버플로 기능: "OL" 기호 표시 |
전류 클램프 저전류 표시 | 선택 방식 또는 더블 클램프 방식으로 측정할 때 전류 클램프 A에서 수신한 전류 신호가 0.5 mA 미만일 때 " "가 표시되며 이때 현재 클램프 A의 조임 방향을 확인해야 합니다. |
간섭 테스트 | 간섭 신호 자동 식별, 간섭 전압이 5V 이상일 때 "NOISE" 기호 표시 |
보조 접지 테스트 | 보조 접지 저항 테스트 기능 포함, 0.00KΩ ~ 30kΩ(Rh 최대=3kΩ + 100R<50kω; rs="" max="3kΩ" +100r=""><> |
알람 기능 | 측정값이 알람 설정값을 초과하면 알람 |
배터리 전압 | 배터리 전원의 실시간 표시, 배터리 전압이 낮을 때 적시에 충전 알림 |
자동 종료 | "APO"는 15분 후 자동 종료를 나타냅니다. |
전력 소비 | 대기: 최대 40mA(백라이트 꺼짐) |
백라이트 켜기:최대 43mA | |
자질:120mA최대(백라이트 꺼짐) | |
무게 | 기구: 2430g(배터리 포함) |
전류 클램프:940g(2 PC) | |
테스트 라인:1300g(단순 테스트 라인 포함) | |
보조 접지봉: 850g(4 PC) | |
작동 온도 및 습도 | -10 학위-40도;80% RH 미만 |
보관 온도 및 습도 | -20 학위-60도;70% RH 미만 |
과부하 보호 | 접지 저항:HE 및 S-ES 포트 간 AC 280V/3초 |
절연 저항 | 20MΩ 이상 (회로와 하우징 간 500V) |
압력 저항 | AC 3700V/rms(회로와 하우징 간) |
전자기 특성 | IEC61326(EMC) |
안전 규정에 적합 | IEC{0}}(CAT Ⅲ 300V,CAT IV 150V,오염 수준 2); IEC{0}}; IEC{0}}(접지 저항); IEC{0}}(토양 저항); JJG 366-2004. JJG366-2004(접지 저항 측정기); JJG 1054-2009(클램프 접지 저항 측정기). |
