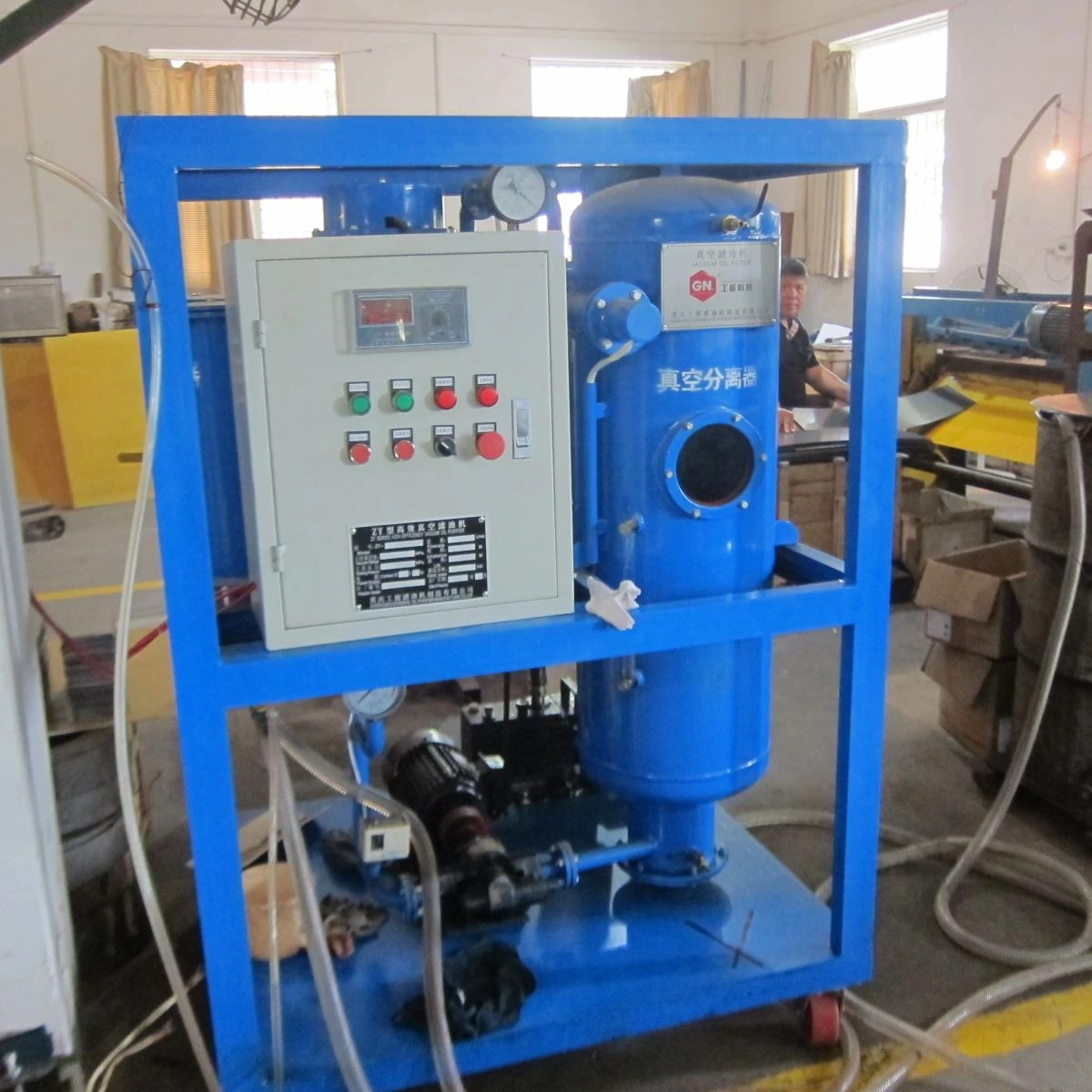

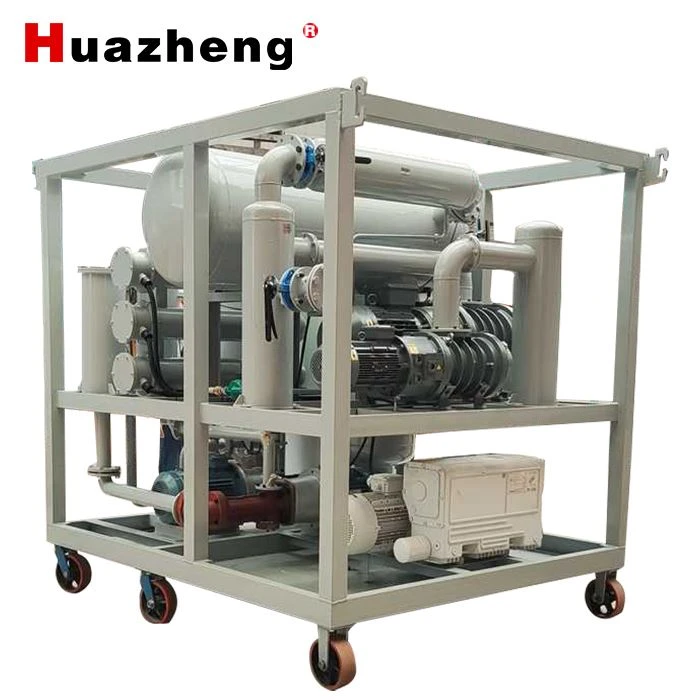

이동식 진공 사용 변압기 오일 여과기

진공 탈수 및 탈기의 원리

진공 오일 필터는 물과 오일의 다른 포화 증기압에 따라 설계되었습니다. 거친 필터, 오일 공급 펌프, 히터, 진공 분리 챔버, 진공 펌프, 응축기, 미세 필터, 오일 배출 펌프 및 전기 캐비닛으로 구성됩니다. 진공 펌프는 진공 탈기 챔버의 공기를 끌어내어 진공을 형성합니다. 오일 공급 펌프 (또는 음압)의 작용으로 오일은 히터에 의해 40-70 ℃로 가열되고 거친 필터로 들어가 더 큰 입자를 제거한 다음 자동 오일 위치 밸브를 통과합니다. 이 밸브는 자동으로 진공 탱크에 들어가는 오일 양의 균형을 제어합니다. 가열된 오일이 진공 용기에 분사됩니다. 오일의 물은 빠르게 수증기로 증발하고 진공 펌프에 의해 지속적으로 응축기로 흡입됩니다. 응축기로 유입된 수증기는 냉각된 다음 물로 응축되어 방출됩니다. 탈수 및 탈기 된 오일은 오일 배출 펌프에 의해 미세 필터로 배출되고 미립자 불순물은 필터 요소를 통해 여과됩니다.

진공 오일 필터는 가열, 여과, 진공, 응축 및 흡착 재생과 같은 여러 주요 구성 요소로 구성됩니다. 하위: 가열 시스템, 필터 시스템, 진공 분무 시스템, 오일 공급 시스템 및 전기 제어 시스템. 제조업체의 다양한 요구 사항으로 인해 진공 오일 필터에는 산 제거 및 탈색 흡착 장치도 장착할 수 있습니다.

매개변수

명목상 교류: 12000L/h

순 오일 용량: 200L/min

공기 추출 속도: 1080M3/h

작동 압력: ≤0.4Mpa

작동유 온도: 40~70°C

작동 전력: 50Hz 380V 삼상 삼선

가열 전력: 135Kw(조절 가능)

총 작업 속도: 150kw

작동 소음: £75dB(A)

입구/출구의 파이프 직경: 58/58mm

모양 크기: 195×185×215cm

장비 무게: 1850Kg

제품 순 오일 지표

처리할 오일

1 항복 전압 70kv.

2 수분 5ppm.

3 필터링 정확도 1μm
