변압기 테스터의 접지 요구 사항은 테스트 결과가 정확한지 확인하고 더 중요하게는 모든 사람의 안전을 유지하는 데 매우 중요합니다. 변압기 테스터 공급업체로서 저는 전기 테스트 세계에서 적절한 접지가 얼마나 중요한지 직접 목격했습니다.
먼저 접지가 중요한 이유에 대해 이야기해 보겠습니다. 변압기 테스터는 권선 저항, 유전 손실 등과 같은 변압기의 다양한 전기 매개변수를 측정하는 데 사용됩니다. 테스터가 올바르게 접지되지 않으면 판독값이 부정확해질 수 있습니다. 예를 들어, 전기 노이즈가 측정을 방해하여 실제로는 문제가 없는데도 변압기에 문제가 있는 것처럼 보이게 만들 수 있습니다. 그리고 안전 측면에서 적절한 접지가 이루어지지 않으면 작업자가 감전될 위험이 있습니다.
변압기 테스터의 접지 기본 사항
변압기 테스터를 접지하는 첫 번째 단계는 신뢰할 수 있는 접지 소스에 연결하는 것입니다. 이는 일반적으로 땅에 박혀 있는 접지봉을 의미합니다. 접지봉은 구리와 같은 전도성 물질로 만들어져야 하며, 접지와 잘 연결될 수 있도록 충분히 깊게 매설되어야 합니다. 대부분의 경우 최소 8피트의 깊이를 권장합니다.
테스터를 접지봉에 연결하는 접지선은 전류를 처리할 수 있을 만큼 충분히 두꺼워야 합니다. 이 전선의 일반적인 크기는 6 AWG(American Wire Gauge)입니다. 이렇게 하면 전선이 과열되지 않고 접지에 안전하게 결함 전류를 전달할 수 있습니다.
다양한 유형의 변압기 테스터에 대한 접지
우리는 몇 가지 다른 유형의 변압기 테스터를 제공하며 각각 고유한 접지 요구 사항이 있습니다.
HZ - 3150A 50A 변압기 DC 권선 저항 테스트 세트
그만큼HZ - 3150A 50A 변압기 DC 권선 저항 테스트 세트변압기 권선의 DC 저항을 측정하는 데 사용됩니다. 이 테스터의 경우 견고한 접지 연결이 필수적입니다. 테스트 리드는 적절하게 절연되어 있어야 하며 접지선은 테스터의 접지 단자에 직접 연결되어야 합니다. 이는 전기적 간섭을 제거하고 정확한 저항 측정을 보장하는 데 도움이 됩니다.
HZ - 2000F 변압기 탄 델타 유전체 손실 테스트 기계
그만큼HZ - 2000F 변압기 탄 델타 유전체 손실 테스트 기계변압기의 유전 손실을 측정하는 데 사용됩니다. 이러한 유형의 테스트는 전기 노이즈에 매우 민감하므로 적절한 접지가 중요합니다. 테스터는 비전도성 표면에 배치해야 하며 접지선은 전용 접지 지점에 연결해야 합니다. 이는 외부 전원의 간섭 위험을 줄이는 데 도움이 됩니다.

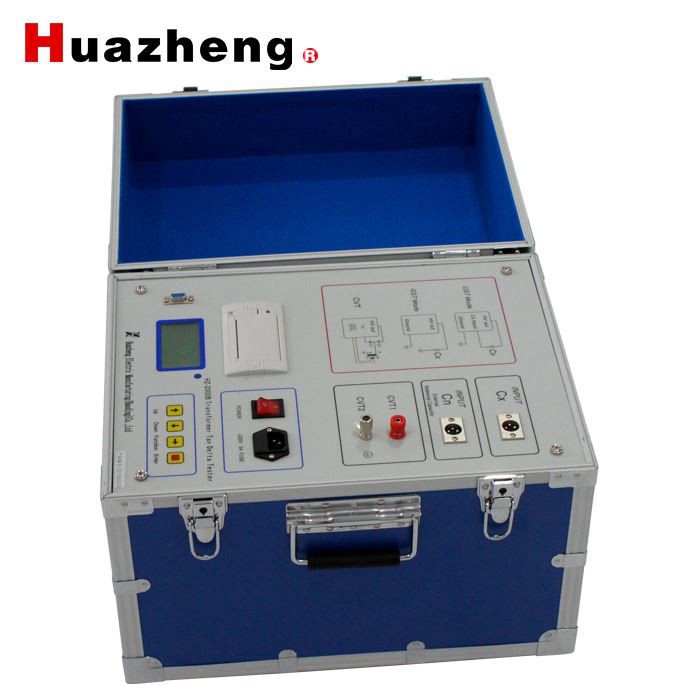

HZ - 2000B 자동 변압기 Tan Delta 테스트 키트
그만큼HZ - 2000B 자동 변압기 Tan Delta 테스트 키트HZ - 2000F와 유사하지만 몇 가지 추가 기능이 있습니다. 이 키트의 접지 요구 사항은 비슷합니다. 간섭을 피하기 위해 테스트 리드를 다른 전기 케이블로부터 멀리 보관해야 합니다. 접지선은 정기적으로 점검하여 상태가 양호하고 올바르게 연결되어 있는지 확인해야 합니다.
다양한 환경에서의 접지
접지 요구 사항은 변압기 테스터가 사용되는 환경에 따라 달라질 수도 있습니다. 공장이나 산업 환경에는 테스터를 연결할 수 있는 중앙 접지 시스템이 있을 수 있습니다. 단, 원격지에서는 별도의 접지봉을 설치해야 할 수도 있습니다.
습도가 높거나 부식성 환경이 있는 지역에서는 부식을 방지하기 위해 접지봉과 전선을 보호해야 할 수도 있습니다. 이는 보호 코팅을 사용하거나 접지 구성 요소에 부식 방지 재질을 선택하여 수행할 수 있습니다.
적절한 접지를 위한 팁
- 정기점검: 접지선과 연결부에 손상이나 부식의 흔적이 있는지 정기적으로 점검하십시오. 손상된 접지선은 테스터의 안전성과 정확성을 손상시킬 수 있습니다.
- 올바른 도구 사용: 접지 시스템을 설치하고 유지 관리하려면 올바른 도구를 사용하십시오. 여기에는 적절한 접지봉 드라이버와 접지선을 연결하기 위한 와이어 스트리퍼가 포함됩니다.
- 지역 코드를 따르세요: 지역마다 접지에 관한 전기 코드가 다를 수 있습니다. 규정 준수 및 안전을 보장하려면 다음 코드를 따르십시오.
결론
적절한 접지는 모든 변압기 테스터에게 필수입니다. 이는 정확한 테스트 결과를 보장할 뿐만 아니라 전기 위험으로부터 작업자를 보호합니다. 공급업체로서 우리는 고품질 변압기 테스터를 제공하고 고객이 적절한 접지의 중요성을 이해할 수 있도록 돕기 위해 최선을 다하고 있습니다.
변압기 테스터를 구매하려고 하거나 접지 요구 사항에 대해 궁금한 점이 있으면 언제든지 문의하세요. 우리는 귀하의 모든 변압기 테스트 요구 사항을 지원하기 위해 여기 있으며 당사 제품의 접지 요구 사항에 대한 자세한 정보를 제공할 수 있습니다.
참고자료
- 전기 안전 표준 핸드북
- 변압기 테스트 매뉴얼
