변압기 테스터 공급업체로서 저는 고객으로부터 "변압기 테스터가 모든 유형의 변압기를 테스트할 수 있습니까?"라는 일반적인 질문에 자주 직면합니다. 이 질문은 테스트 장비의 효율성, 정확성 및 다양성과 직접적으로 관련되어 있으므로 매우 중요합니다. 이 블로그에서는 변압기 테스터의 기능과 한계, 그리고 우리 회사의 제품이 다양한 테스트 요구 사항을 충족할 수 있는 방법을 탐구하면서 이 주제를 자세히 살펴보겠습니다.
변압기의 다양성 이해
변압기는 다양한 유형으로 제공되며 각 유형은 특정 응용 분야 및 작동 조건에 맞게 설계되었습니다. 가장 일반적인 유형에는 전력 변압기, 배전 변압기, 계측기 변압기 및 특수 목적 변압기가 포함됩니다.
전력 변압기는 고전압 전송 및 하위 전송 시스템에 사용됩니다. 크기가 크고 상당한 전력 수준을 처리합니다. 반면 배전 변압기는 최종 사용자 소비를 위해 전압을 낮추는 역할을 담당합니다. CT(전류 변압기) 및 VT(전압 변압기)와 같은 계기용 변압기는 전기 시스템의 측정 및 보호에 사용됩니다. 용광로 변압기, 정류기 변압기, 견인 변압기와 같은 특수 목적 변압기는 특정 산업 공정을 위해 설계되었습니다.
전압 정격, 전력 정격, 권선 구성, 절연 재료 등 이러한 변압기의 차이로 인해 변압기 테스트에 어려움이 따릅니다.
변압기 테스터의 기능
최신 변압기 테스터는 고도로 발전되었으며 다양한 유형의 변압기에 대해 다양한 테스트를 수행할 수 있습니다. 대부분의 변압기 테스터는 권선 저항, 커패시턴스, 인덕턴스 및 권선비와 같은 기본적인 전기 매개변수를 측정할 수 있습니다.
- 권선 저항 측정: 권선 저항 측정은 단락된 회전, 개방 회로 또는 변압기 권선의 연결 불량과 같은 결함을 감지하는 데 필수적입니다. 우리의HZ - 3100A 100A 급속 변압기 권선 저항 테스트 키트이 목적을 위해 특별히 설계되었습니다. 대용량 변압기의 경우에도 권선저항을 빠르고 정확하게 측정할 수 있습니다.
- 회전율 측정: 변압기의 권선비는 성능에 영향을 미치는 중요한 매개변수입니다. 권선비를 측정함으로써 변압기가 설계 사양 내에서 작동하는지 확인할 수 있습니다. 변압기 테스터는 내부 결함을 나타낼 수 있는 권선비의 비정상적인 변화도 감지할 수 있습니다.
- 절연 저항 테스트: 절연 저항 시험은 변압기의 절연 품질을 평가하는 데 도움이 됩니다. 낮은 절연 저항 값은 습기 침투, 절연 성능 저하 또는 기타 절연 관련 문제를 암시할 수 있습니다. 변압기 테스터는 절연 상태를 정확하게 평가하기 위해 다양한 전압에서 이 테스트를 수행할 수 있습니다.
단일 변압기 테스터의 한계
최신 변압기 테스터의 고급 기능에도 불구하고 단일 테스터가 모든 유형의 변압기를 포괄적으로 테스트할 수는 없습니다.
- 고전압 테스트: 고전압 송전 시스템에 사용되는 전력 변압기는 극한 조건에서 절연 무결성을 보장하기 위해 고전압 테스트가 필요한 경우가 많습니다. 일부 표준 변압기 테스터는 이러한 테스트에 필요한 고전압을 생성하지 못할 수도 있습니다. 이러한 애플리케이션에는 고전압 발생기 및 임펄스 전압 발생기와 같은 특수 고전압 테스트 장비가 필요할 수 있습니다.
- 특수 목적 변압기 테스트: 철도 시스템에 사용되는 견인 변압기와 같은 특수 목적 변압기는 독특한 작동 조건과 전기적 특성을 가지고 있습니다. 이러한 변압기에는 범용 변압기 테스터가 수행할 수 없는 특수 테스트가 필요할 수 있습니다. 예를 들어 견인 변압기는 고주파수 및 고전류 과도 전류를 견딜 수 있는 능력을 테스트해야 합니다.
- 대용량 변압기: 대용량 전력 변압기는 임피던스가 매우 낮고 인덕턴스가 높습니다. 이러한 변압기를 테스트하려면 고전류 출력과 장시간 상수 측정 기능을 갖춘 테스터가 필요합니다. 일부 일반 변압기 테스터에는 충분한 전력이 없거나 이러한 변압기와 관련된 큰 시상수를 처리할 수 있는 능력이 없을 수 있습니다.
당사의 종합 솔루션: HZDW - 33 통합 변압기 테스트 시스템
다양한 유형의 변압기에 대한 다양한 테스트 요구 사항을 해결하기 위해 당사는 다음을 제공합니다.HZDW - 33 통합 변압기 테스트 시스템. 이 시스템은 다양한 테스트 기능을 하나의 장치로 결합한 다기능 테스트 플랫폼입니다.
- 다양한 테스트 기능: HZDW-33은 권선 저항 측정, 권선비 측정, 절연 저항 테스트, 단락 임피던스 테스트 등 광범위한 테스트를 수행할 수 있습니다. 전력 변압기, 배전 변압기 및 계측 변압기를 테스트하는 데 사용할 수 있습니다.
- 고정밀 측정: HZDW - 33은 첨단 측정 기술을 통해 고정밀 측정 결과를 제공합니다. 복잡한 작동 조건에서도 변압기의 전기적 매개변수를 정확하게 측정할 수 있습니다.
- 사용자 친화적인 인터페이스: 시스템은 사용자 친화적인 인터페이스를 갖추고 있어 작업자가 쉽게 테스트를 수행하고 결과를 분석할 수 있습니다. 또한 데이터 저장 및 인쇄 기능이 있어 운영자가 테스트 데이터를 기록하고 관리하는 데 도움이 됩니다.
당사 제품 라인의 기타 전문 테스터
HZDW - 33 외에도 당사는 다양한 유형의 변압기의 특정 요구 사항을 충족하기 위해 기타 특수 변압기 테스터도 제공합니다.

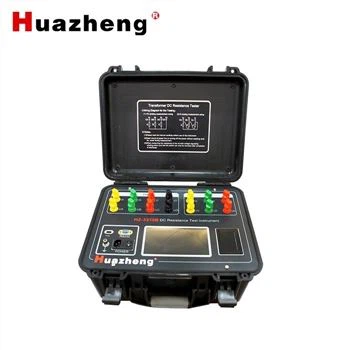

그만큼HZ - 3310B 10A 삼상 변압기 권선 DC 저항 테스터3상 변압기 권선 저항 테스트용으로 설계되었습니다. 이는 다양한 용량의 3상 변압기에 대해 정확하고 신뢰할 수 있는 측정 결과를 제공할 수 있습니다.
결론 및 행동 촉구
결론적으로 단일 변압기 테스터는 모든 유형의 변압기를 테스트할 수 없지만 당사는 다양한 변압기의 다양한 테스트 요구 사항을 충족할 수 있는 포괄적인 범위의 제품을 제공합니다. 당사의 HZDW - 33 통합 변압기 테스트 시스템은 다른 전문 테스터와 함께 전력 변압기, 배전 변압기, 계측기 변압기 및 일부 특수 목적 변압기에 대한 정확하고 신뢰할 수 있는 테스트 결과를 제공할 수 있습니다.
변압기 테스터 시장에 있거나 당사 제품에 대한 추가 정보가 필요한 경우 조달 논의를 위해 당사에 연락해 주시기 바랍니다. 당사의 전문가 팀은 귀하가 특정 요구 사항에 가장 적합한 테스트 장비를 선택할 수 있도록 자세한 제품 정보와 기술 지원을 제공할 준비가 되어 있습니다.
참고자료
- 전력 시스템 품질, Roger C. Dugan, Mark F. McGranaghan, Surya Santoso 및 H. Wayne Beaty 저작.
- 변압기 공학: 설계, 기술 및 진단(JL Kirtley Jr. 저)
