변압기는 전력 시스템의 중요한 구성 요소로서 전압 변환, 배전 및 그리드 안정성에서 중요한 역할을 합니다. 변압기의 다양한 탭 위치를 통해 다양한 부하 요구 사항 및 그리드 조건에 따라 출력 전압을 조정할 수 있습니다. 선도적인 변압기 테스트 벤치 공급업체로서 우리는 다양한 탭 위치를 가진 변압기에 대한 정확하고 포괄적인 테스트의 중요성을 이해하고 있습니다. 이 블로그에서는 당사의 최첨단 테스트 벤치를 사용하여 다양한 탭 위치에서 변압기에 대한 테스트 절차를 자세히 살펴보겠습니다.
1. 초기 준비
테스트를 시작하기 전에 철저한 준비를 수행하는 것이 중요합니다. 먼저 변압기가 안전하고 안정적인 상태인지 확인하십시오. 전력망에서 연결을 끊고 잔여 전기 에너지를 방전시키십시오. 이는 테스트 과정에서 전기적 위험을 방지하는 데 중요합니다.

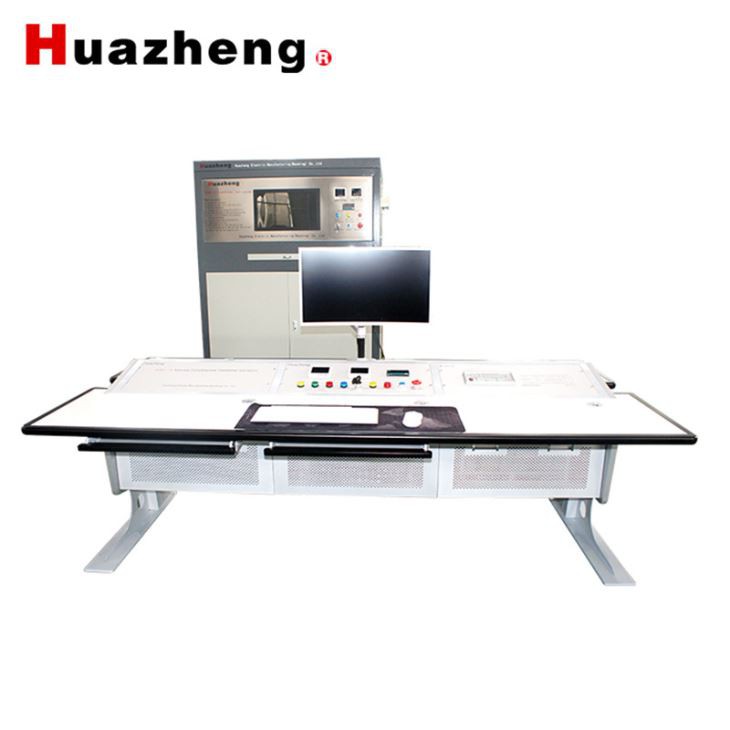

다음으로 변압기 테스트 벤치를 준비합니다. 예를 들어, 우리의10000kVA/33kV 전기 종합 변압기 테스트 벤치안정적인 전원 공급과 광범위한 테스트 매개변수를 제공할 수 있는 다기능 테스트 장치입니다. 전압 및 전류 출력 정확도, 측정 센서의 신뢰성, 데이터 수집 시스템의 무결성을 포함한 테스트 벤치의 기능을 확인하십시오.
동시에 멀티미터, 절연 저항 테스터, 온도 센서 등 필요한 모든 테스트 장비를 수집합니다. 이러한 장비가 교정되어 있고 작동 상태가 양호한지 확인하십시오. 마지막으로 정격 용량, 전압 비율 및 탭 위치 설정을 포함한 변압기의 기술 문서를 검토하여 사양을 명확하게 이해하십시오.
2. 육안검사
육안 검사는 테스트 과정의 첫 번째 단계입니다. 탱크, 부싱, 라디에이터 및 탭 체인저를 포함하여 변압기의 물리적 외관을 검사합니다. 균열, 누출 또는 부식과 같은 손상 징후가 있는지 확인하십시오. 전기 연결의 무결성을 확인하여 느슨하거나 손상된 전선이 없는지 확인하십시오.
탭 절환기의 경우 기계적 구조를 구체적으로 검사하십시오. 위치 표시기를 확인하여 올바른 탭 위치가 표시되는지 확인하십시오. 접촉 불량을 나타낼 수 있는 과열 또는 아크 징후가 있는지 접촉부를 검사하십시오. 육안 검사 중에 이상이 발견되면 전기 테스트를 진행하기 전에 추가 조사 및 수리가 필요할 수 있습니다.
3. 절연저항 시험
절연 저항 시험은 변압기의 절연 품질을 평가하는 기본 시험입니다. 절연 저항 시험기를 사용하여 권선 사이, 권선과 접지 사이의 절연 저항을 측정합니다. 측정하기 전에 시험 전압이 변압기의 정격 전압에 따라 설정되었는지 확인하십시오.
테스터를 변압기의 적절한 단자에 연결하십시오. 각 탭 위치에 대해 절연 저항 값을 기록합니다. 절연 저항이 크게 감소하면 절연 손상, 습기 침투 또는 오염을 나타낼 수 있습니다. 측정된 값을 제조업체의 사양 또는 과거 데이터와 비교하십시오. 값이 크게 벗어나면 유전 손실 계수 측정과 같은 추가 절연 테스트가 필요할 수 있습니다.
4. 회전율 테스트
권선비 테스트는 다양한 탭 위치에서 변압기의 전압비를 확인하는 데 사용됩니다. 이 테스트는 변압기가 다양한 작동 조건에서 올바른 전압을 출력할 수 있는지 확인하는 데 중요합니다. 우리의HZDW - 33 통합 변압기 테스트 시스템높은 정밀도로 권선비를 정확하게 측정할 수 있으므로 이 테스트에 매우 적합합니다.
테스트 벤치를 변압기의 1차 권선과 2차 권선에 연결합니다. 알려진 전압을 1차 권선에 적용하고 각 탭 위치에 대해 2차 권선의 해당 전압을 측정합니다. 다음 공식을 사용하여 권선비를 계산합니다. 권선비 = 1차 전압 / 2차 전압.
측정된 권선비를 설계된 값과 비교합니다. 큰 편차는 권선 회전 단락, 탭 절환기 문제 또는 잘못된 탭 위치 설정을 나타낼 수 있습니다. 결과를 자세히 분석하고 필요한 경우 적절한 조치를 취합니다.
5. 부하 손실 및 무부하 손실 테스트
변압기의 효율과 성능을 평가하려면 부하 손실 및 무부하 손실 테스트가 필수적입니다. 무부하 손실 시험은 2차 권선을 개방 회로로 유지하면서 1차 권선에 정격 전압을 인가하여 수행됩니다. 이 테스트는 주로 코어의 히스테리시스 및 와전류 손실로 인해 발생하는 변압기의 코어 손실을 측정합니다.
무부하 테스트 중에 입력 전력, 전압 및 전류를 측정하려면 전력 분석기를 사용하십시오. 각 탭 위치에 대한 무부하 손실 값을 기록합니다. 반면, 부하 손실 테스트는 1차 권선에 통전을 유지하면서 2차 권선에 부하 전류를 인가하여 수행됩니다. 이 테스트는 부하 전류의 제곱에 비례하는 권선의 구리 손실을 측정합니다.
각 탭 위치에 대해 부하 전류를 정격 값으로 조정하고 전력 분석기를 사용하여 부하 손실을 측정합니다. 측정된 손실값을 설계값과 비교합니다. 편차는 과도한 권선 저항, 탭 절환기의 접촉 불량 또는 코어 포화와 같은 문제를 나타낼 수 있습니다.
6. 임피던스 전압 테스트
임피던스 전압 테스트는 변압기의 단락 임피던스를 결정하는 데 사용됩니다. 이 매개변수는 단락 전류를 계산하고 전력 시스템의 보호 장치를 조정하는 데 중요합니다. 테스트 벤치를 변압기에 연결하고 2차 권선을 단락시키면서 1차 권선에 감소된 전압을 적용합니다.
테스트 중 전류와 전압을 측정합니다. 정격 전압에 대한 백분율로 임피던스 전압을 계산합니다. 각 탭 위치에 대해 테스트를 반복하십시오. 임피던스 전압 값은 지정된 범위 내에 있어야 합니다. 큰 변화가 있으면 권선 구조나 탭 절환기에 문제가 있음을 나타낼 수 있습니다.
7. 온도 상승 테스트
온도 상승 테스트는 정상적인 작동 조건에서 변압기의 열 성능을 평가하기 위해 수행됩니다. 이 테스트는 일반적으로 장기간, 일반적으로 몇 시간에 걸쳐 수행됩니다. 변압기에 정격 부하를 가하고 온도 센서를 사용하여 권선 및 오일의 온도를 모니터링합니다.
각 탭 위치에 대해 일정한 간격으로 온도 상승을 기록합니다. 온도 상승은 제조업체가 지정한 허용 한계를 초과해서는 안 됩니다. 과도한 온도 상승은 절연 성능 저하, 서비스 수명 감소, 심지어 변압기 고장으로 이어질 수 있습니다.
8. 탭 체인저 기능 테스트
탭 체인저는 변압기의 출력 전압을 조정하는 핵심 구성 요소입니다. 탭 위치를 수동 또는 자동으로 변경하여 기능을 테스트하십시오. 탭 위치 표시기가 실제 탭 위치를 정확하게 반영하는지 확인하십시오. 각 탭 위치에서 전압과 전류를 측정하여 전압 조정이 지정된 범위 내에 있는지 확인하십시오.
스위칭 프로세스 중에 탭 절환기의 전기 접점을 검사하십시오. 아크, 과열 또는 접촉 불량의 징후를 찾으십시오. 문제가 발견되면 필요에 따라 접점을 청소하거나 수리하십시오.
9. 데이터 분석 및 보고
모든 테스트를 완료한 후 테스트 데이터를 철저하게 분석합니다. 측정된 값을 설계 사양 및 과거 데이터와 비교하십시오. 테스트 결과의 경향이나 이상 징후를 식별합니다. 모든 테스트 데이터, 테스트 결과 및 결론을 포함하는 자세한 테스트 보고서를 생성합니다.
테스트 보고서는 다양한 탭 위치에서의 변압기 성능에 대한 명확한 평가를 제공해야 합니다. 또한 문제가 발견된 경우 유지 관리 또는 수리에 대한 권장 사항도 포함되어야 합니다.
결론 및 행동 촉구
다양한 탭 위치에서 변압기를 정확하게 테스트하는 것은 전력 시스템에서 안정적인 작동을 보장하는 데 중요합니다. 당사의 변압기 테스트 벤치10000kVA/33kV 전기 종합 변압기 테스트 벤치,HZCT8711 변류기 종합 테스트 벤치, 그리고HZDW - 33 통합 변압기 테스트 시스템는 다양한 유형 및 등급의 변압기에 대한 고정밀 테스트 솔루션을 제공하도록 설계되었습니다.
신뢰할 수 있는 변압기 테스트 장비가 필요하거나 변압기 테스트 절차에 대해 질문이 있는 경우 추가 논의 및 조달 협상을 위해 언제든지 당사에 문의하십시오. 우리는 귀하의 테스트 요구 사항을 충족할 수 있는 최고의 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다.
